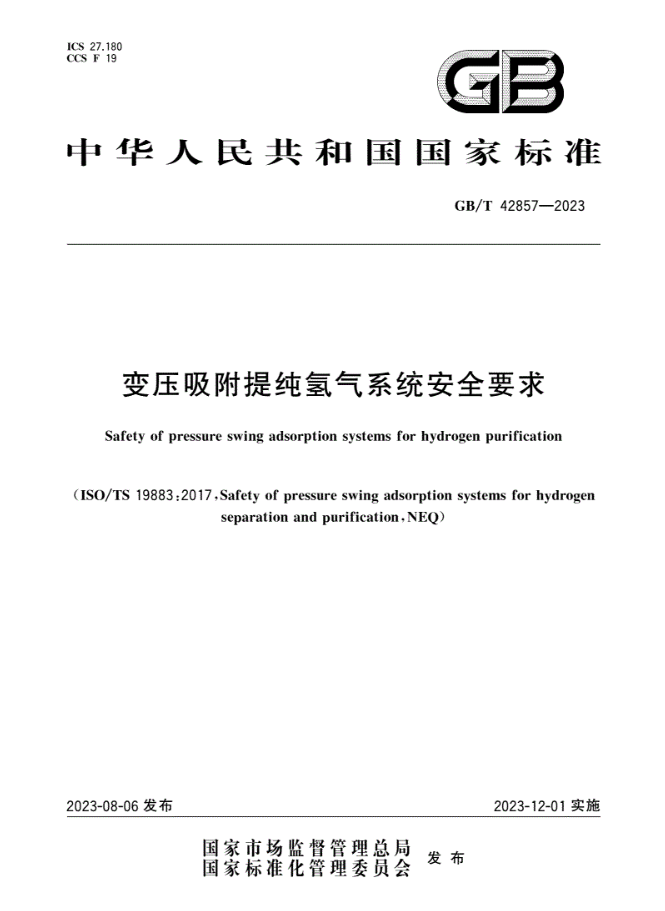

《變壓吸附提純氫氣系統安全要求》
由佳安氫源參與編寫的國標《變壓吸附提純氫氣系統安全要求》與2023年12月1日正式實施，該項標準由TC309(全國氫能標準化技術委員會)歸口 。該項標準規定了變壓吸附提純氫氣系統的基本要求、技術要求以及操作和維護、作業人員、應急情況處理等的要求。本文件適用于商業用、工業用的固定式和移動式變壓吸附提純氫氣系統。
變壓吸附是利用不同氣體組分在吸附劑上的選擇性吸附差異以及同一種氣體組分在不同壓力下的吸附容量差異，實現混合氣體中不同組分的分離和提純的工藝技術。PSA氣體分離提純裝置工業化已有50年的歷史，廣泛應用于氫能、石油、化工、醫藥、冶金、電子等行業，具有投資省、能耗低、過程清潔、自動化水平高等優點。

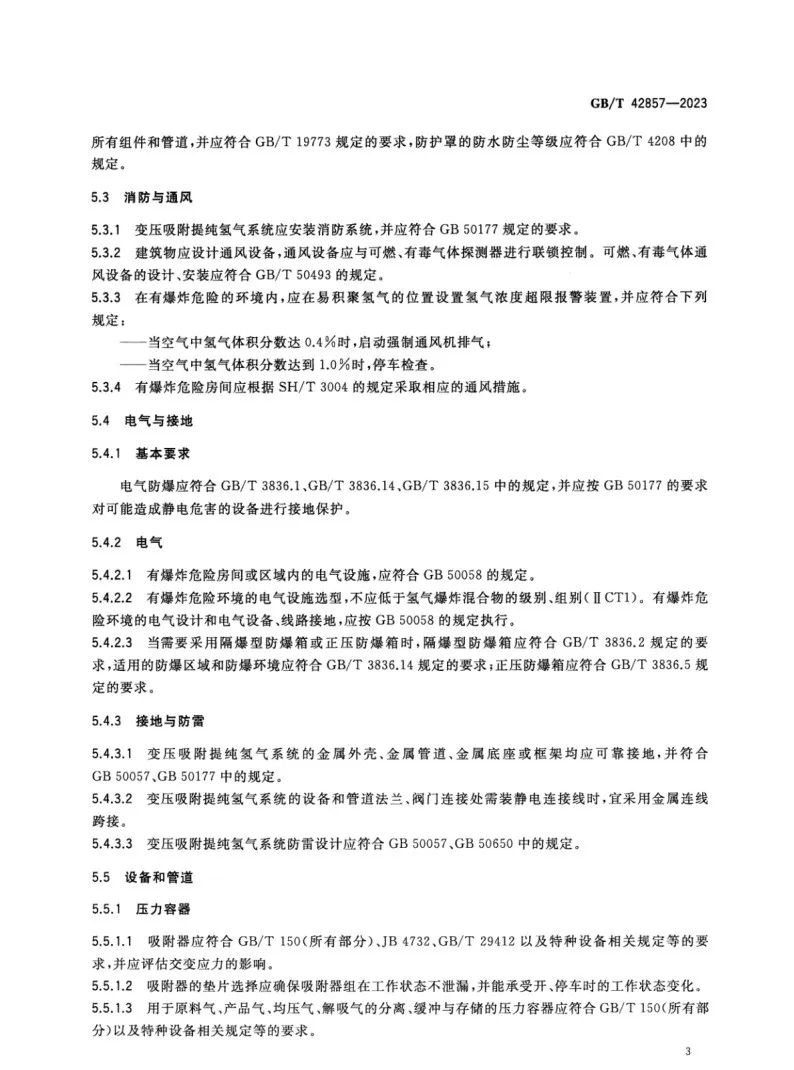

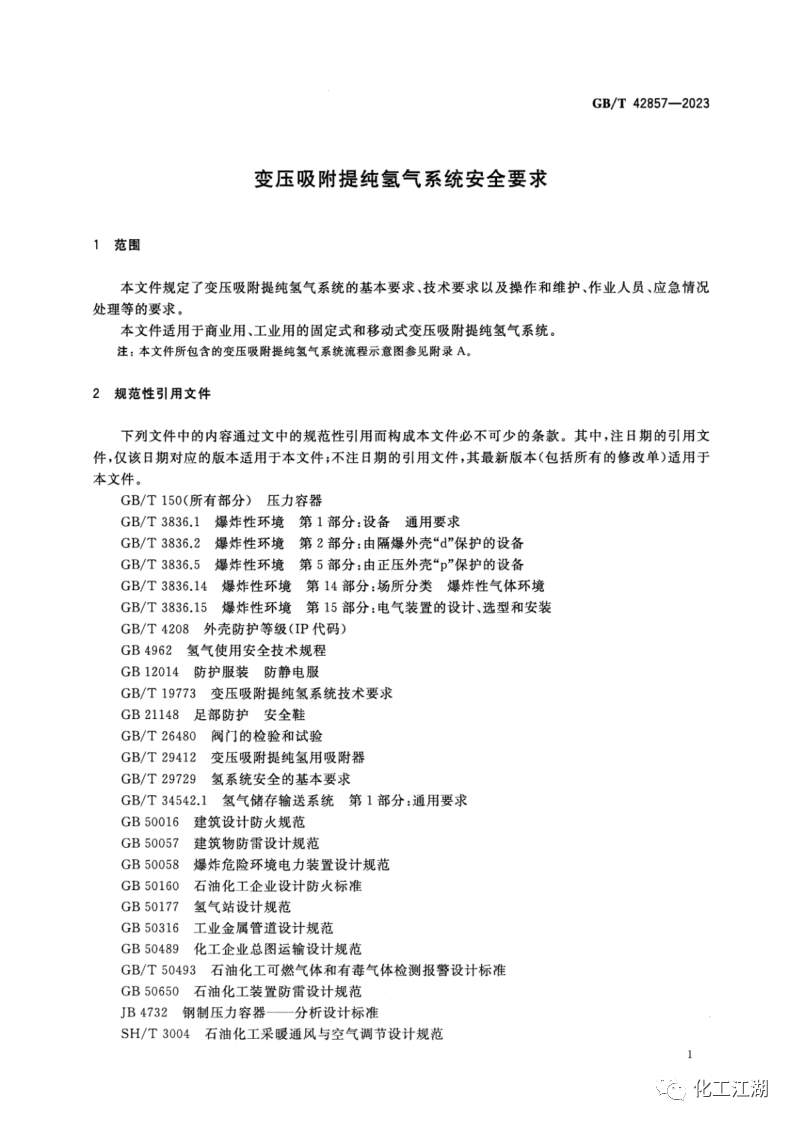

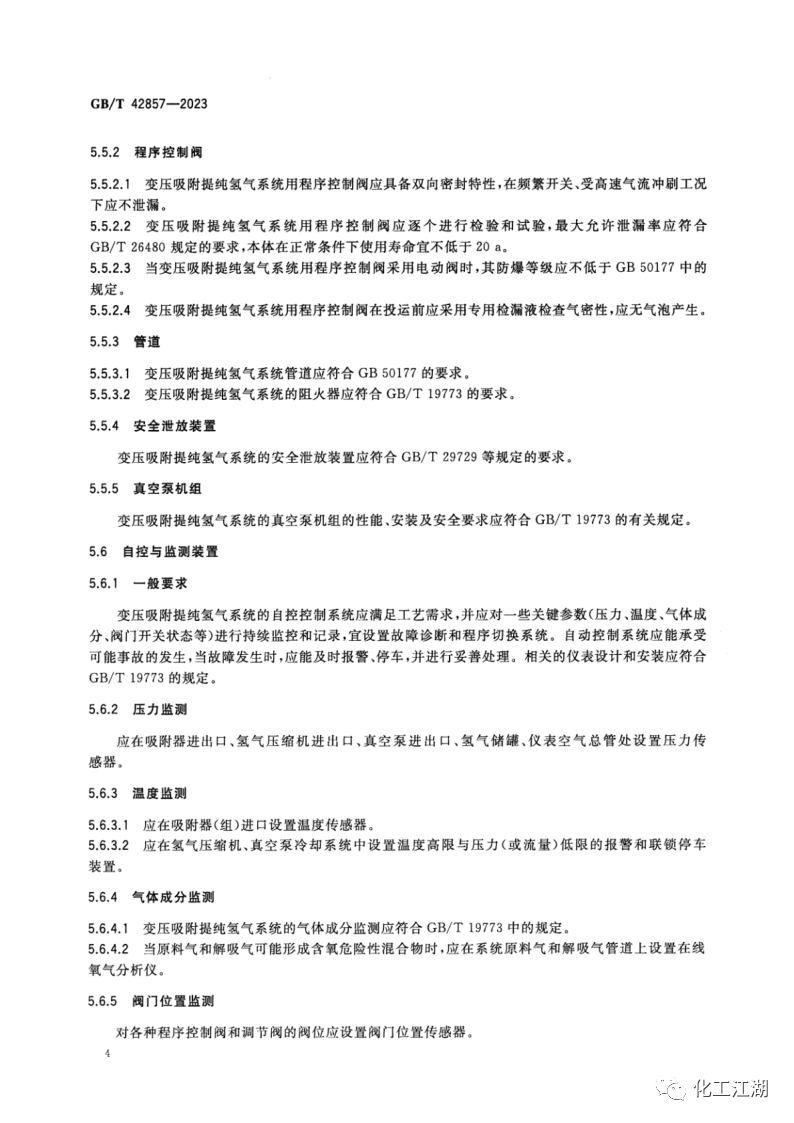

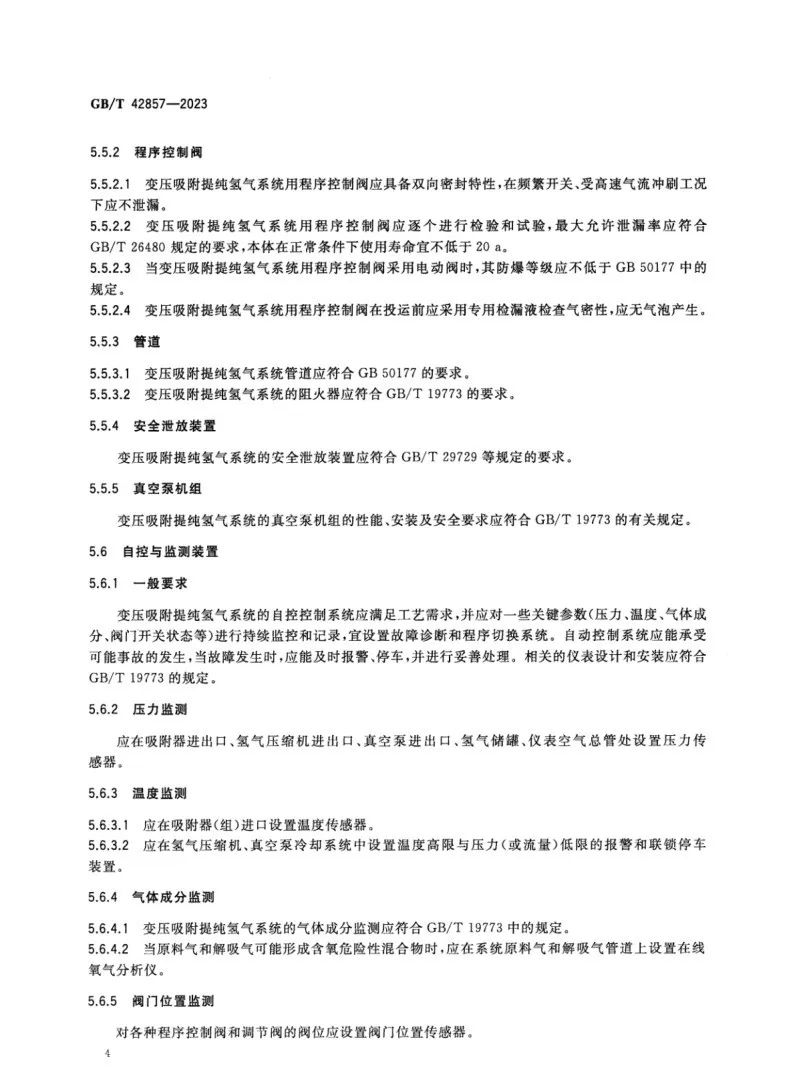

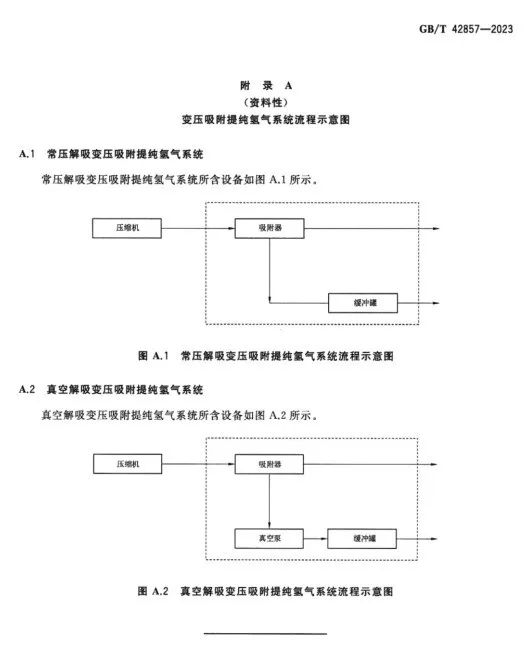

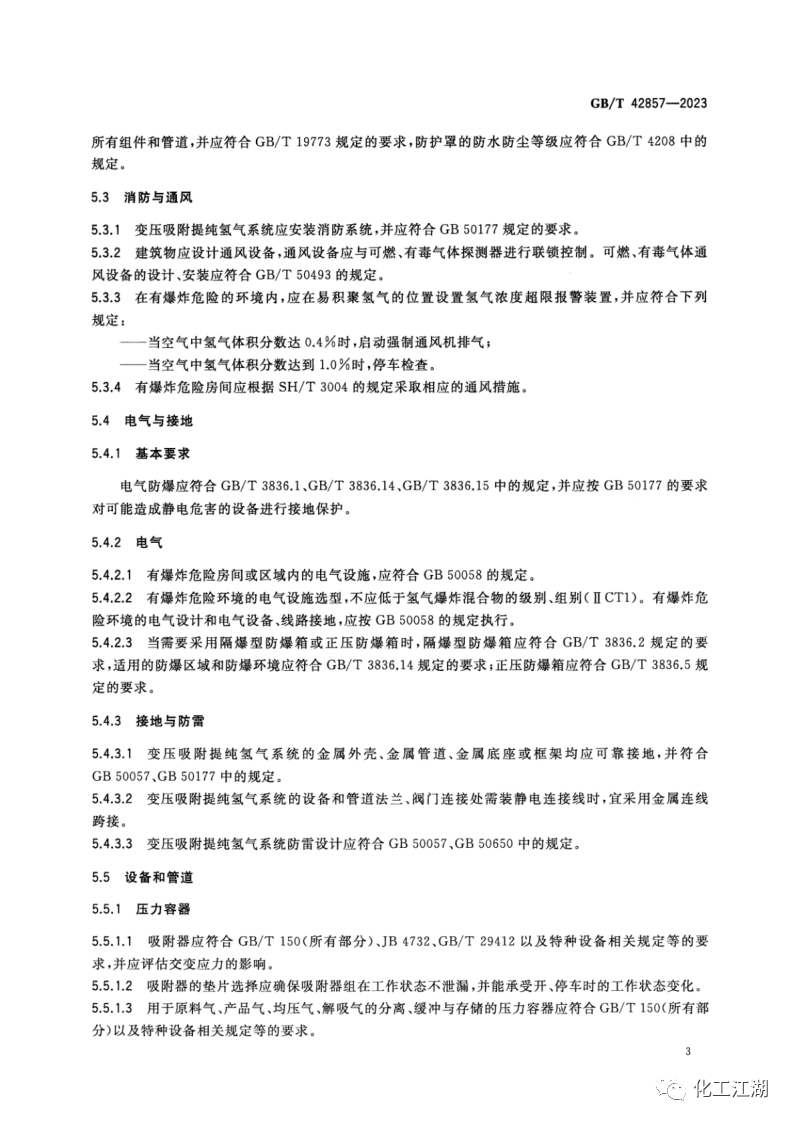

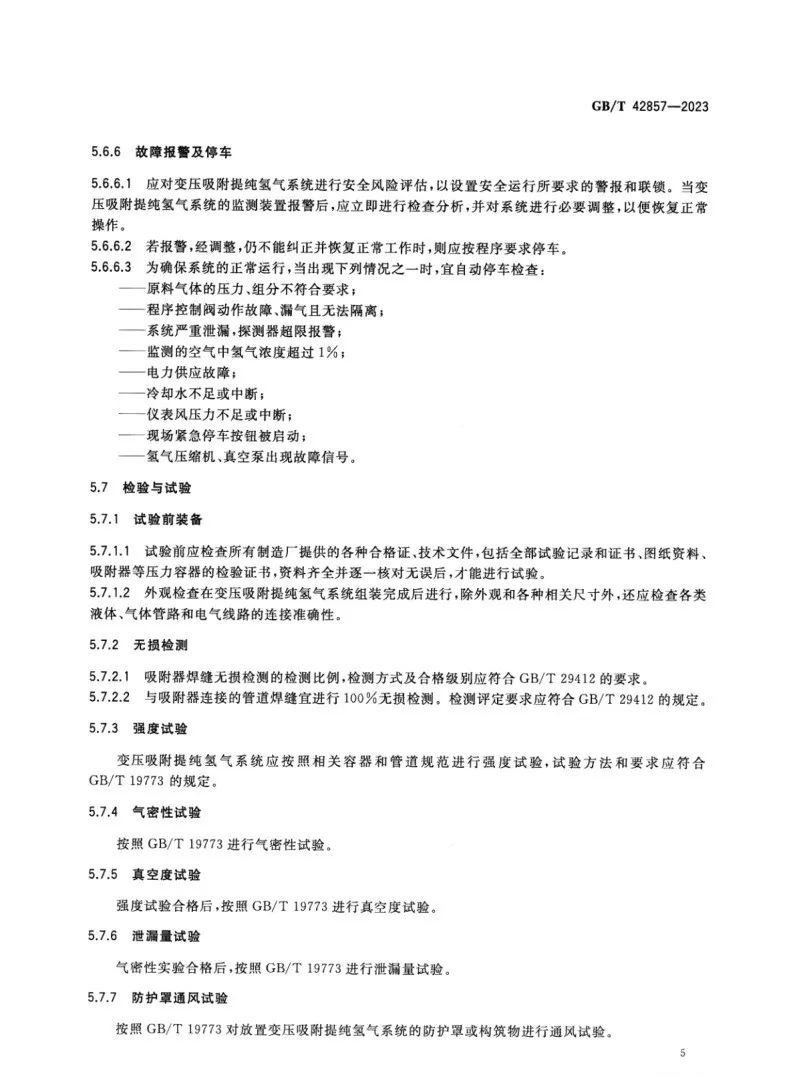

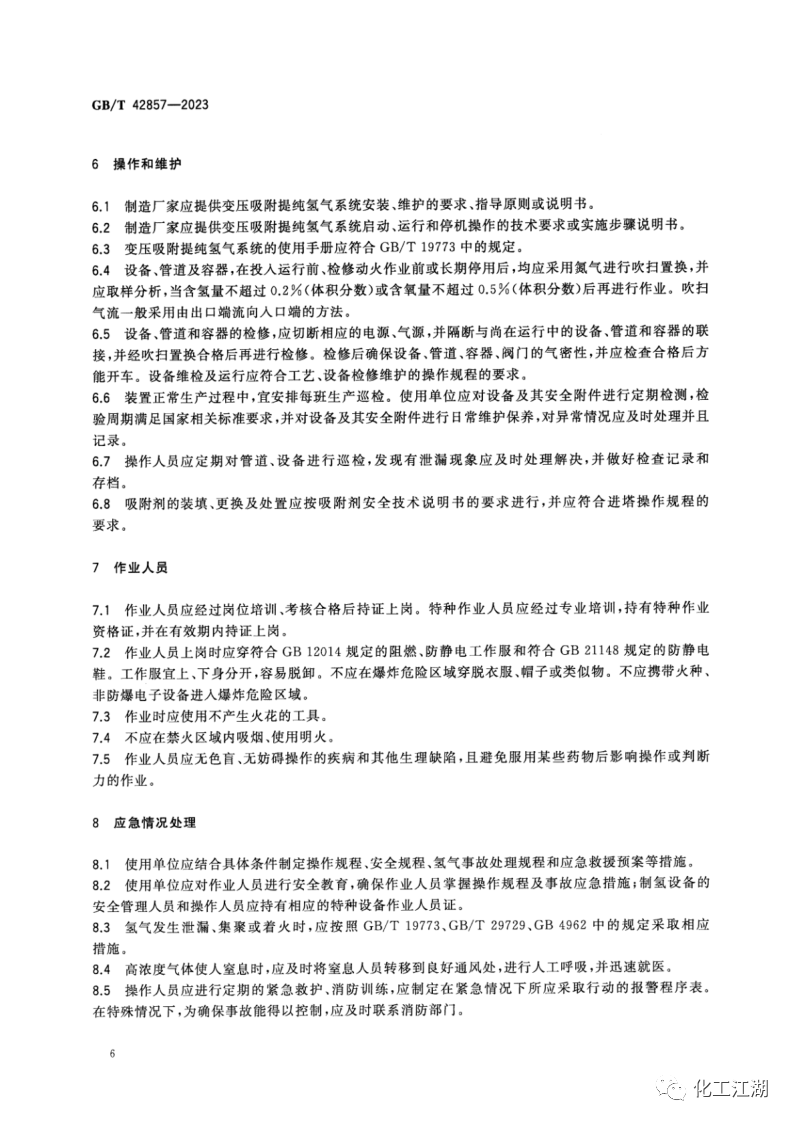

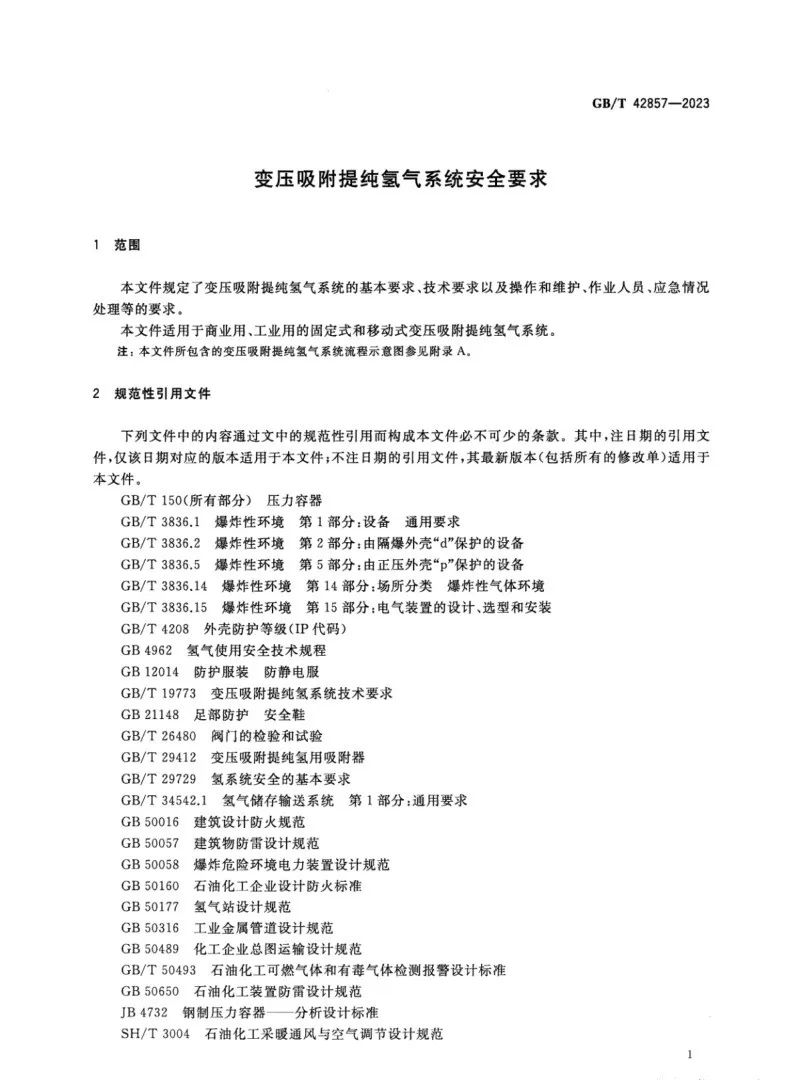

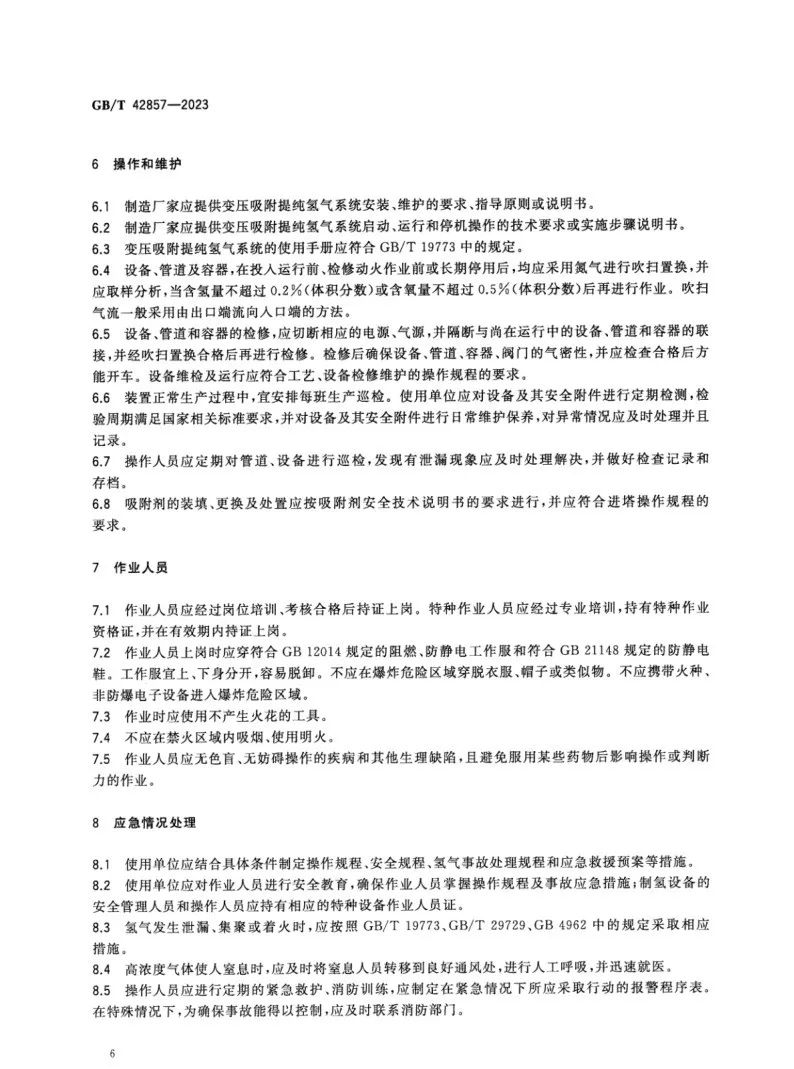

1、標準全文

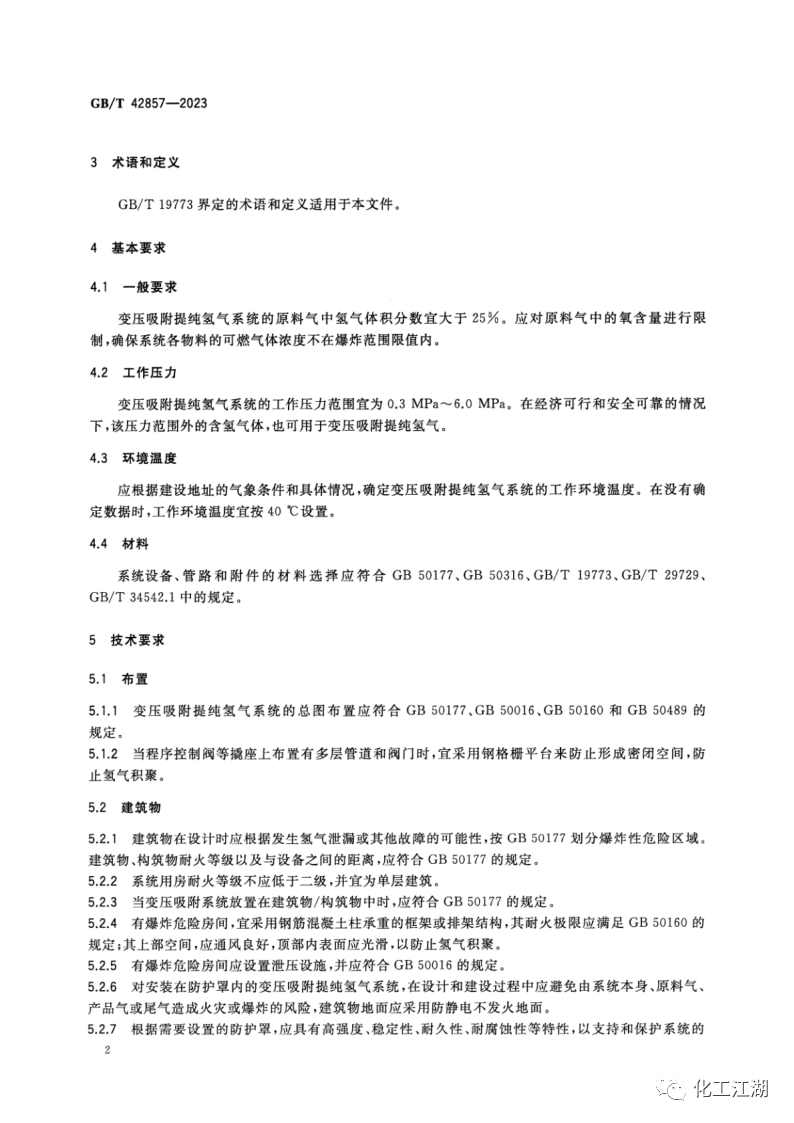

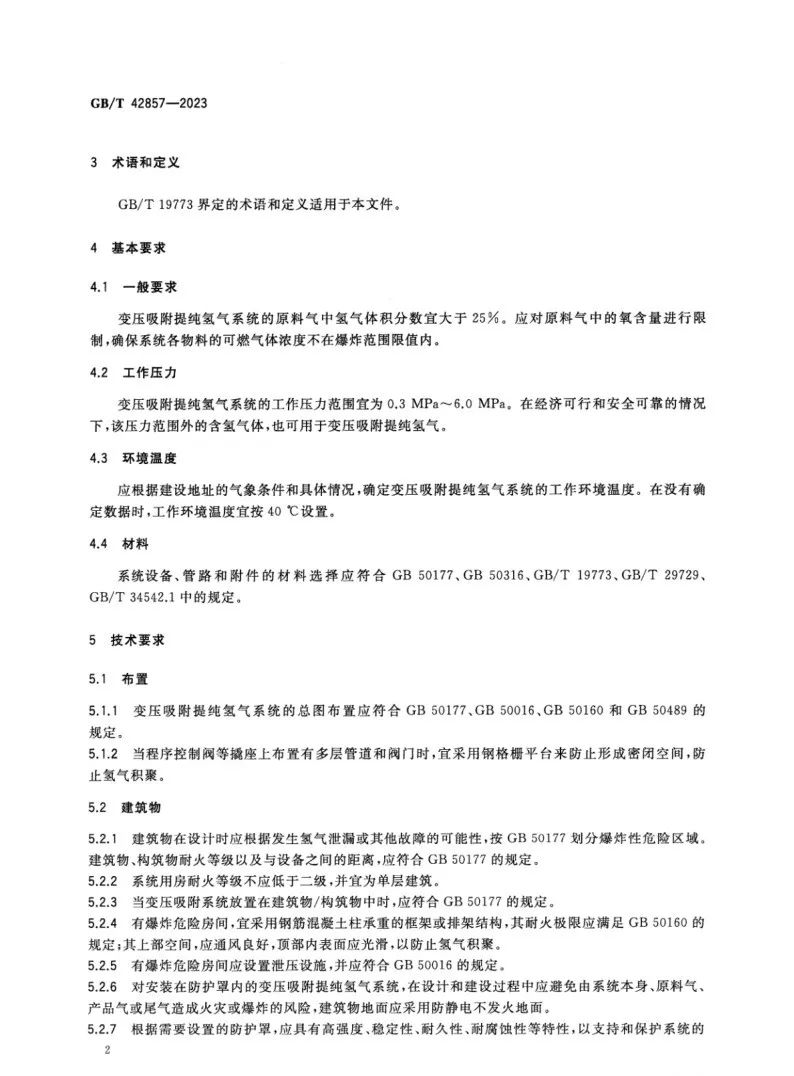

2、基本要求
在變壓吸附提純氫氣系統中，原料氣中氫氣的體積含量應大于25%。為確保系統各物料中可燃?xì)怏w濃度不處于爆炸范圍限值內，原料氣中的氧含量應受到限制。
關于工作壓力范圍，變壓吸附提純氫氣系統宜處于0.3MPa至6.0MPa之間。
在確定具體環境溫度時，應根據建設場地的氣象條件及實際情況來設定。若無法確定具體數據，建議將工作環境溫度設定為40℃。
對于系統設備、管路及附件的材料選擇，必須符合GB 50177、GB 50316、GB/T 19773、GB/T 29729、GB/T 34542.1中的規定。
3、技術支撐

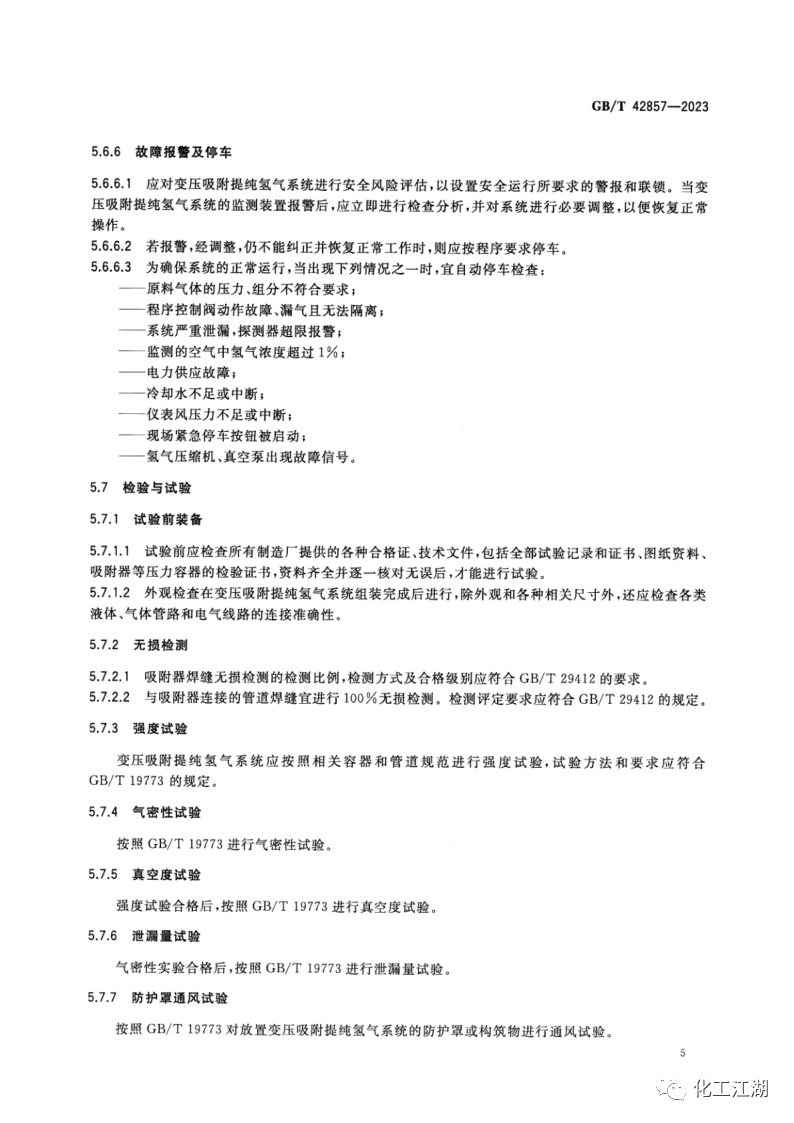

本標準規定了PSA系統的布置、建筑物、消防與通風、電氣與接地、設備和管道、自控與監測裝置、檢驗與試驗等方面的要求。其中，自控與監測裝置包括壓力監測、溫度檢測、氣體成分監測、閥門位置監測、故障報警及停車等內容；檢驗與試驗包括無損檢測、強度試驗、氣密性試驗、真空度試驗、泄漏量試驗、防護罩通風試驗等內容。此外，本標準還規定了操作和維護、作業人員、應急情況處理等方面的要求。
變壓吸附提純分離系統是工業部門大規模生產和提純氫氣的核心裝置，本標準的制定與國際標準協調一致，將為進一步規范和指導PSA的應用發展提供支撐。本標準的實施將有助于提高PSA系統的安全性和可靠性，降低事故風險，促進工業部門的可持續發展。
